SCHEMA MONTAGGIO FONTANA ANZIO
Servizi
812/S - Fontana Anzio senza Base

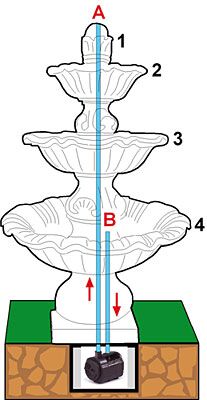

Schema di montaggio pompa
Caratteristiche tecniche:
A - Tubo in PVC per fuoriuscita acqua (non fornito)
B - Tubo in PVC per pescaggio acqua (non fornito)
1 - Terminale a Pigna
2 - Vasca piccola: Ø cm 37
3 - Vasca media: Ø cm 63
4 - Vasca grande: Ø cm 80
La Pompa può essere utilizzata a secco oppure ad immersione.
A secco: Va collocata all'interno di un Pozzetto interrato (vedi esempio sotto) posizionato sotto o a fianco della Fontana.
Ad immersione: Va immersa direttamente nell'acqua della vasca grande (4) o dentro un contenitore a parte (es: un secchio o un pozzetto).
Al centro di ogni vasca è presente un foro entro il quale far passare il Tubo (A) proveniente dalla Pompa.
Nella vasca grande (4) è presente un secondo foro dove far passare il Tubo di pescaggio (B) proveniente dalla Pompa.
Pozzetto in PVC
Non fornito da noi, ma acquistabile presso un negozio di ferramenta o materiale idraulico.
811/S - Fontana Anzio con Base

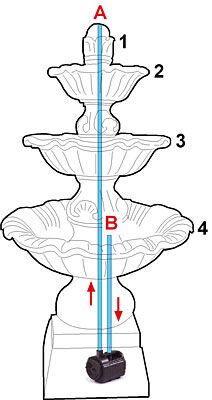

Schema di montaggio pompa
Caratteristiche tecniche:
A - Tubo in PVC per fuoriuscita acqua (non fornito)
B - Tubo in PVC per pescaggio acqua (non fornito)
1 - Terminale a Pigna
2 - Vasca piccola: Ø cm 37
3 - Vasca media: Ø cm 63
4 - Vasca grande: Ø cm 80
5 - Base inferiore dove collocare la Pompa: H cm 20 x 40 x 40 (è attaccata alla Vasca grande)
La pompa può essere utilizzata a secco o ad immersione.
A secco: Va collocata all'interno della Base inferiore attraverso la finestra d'ispezione presente sul fianco.
Ad immersione: Va immersa direttamente nell'acqua della Vasca grande (4) o dentro un contenitore a parte (es: un secchio o un pozzetto).
Al centro di ogni vasca è presente un foro entro il quale far passare il Tubo (A) proveniente dalla Pompa.
Nella Vasca grande (4) è presente un secondo foro dove far passare il Tubo di pescaggio (B) proveniente dalla Pompa.
