Schema di montaggio
Piletta Svizzera per Troppo pieno
 A Copertura superiore |  B Tubo di prolunga |

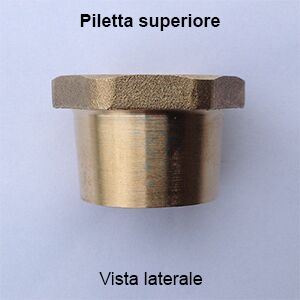

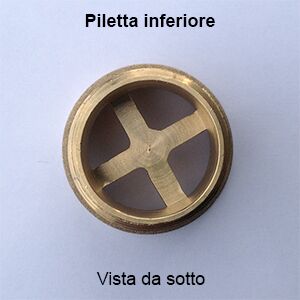

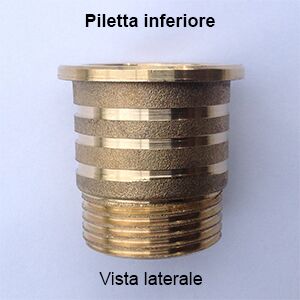

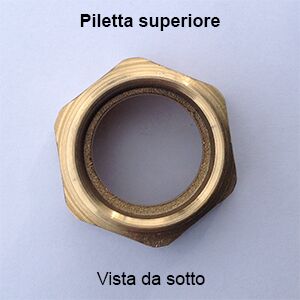

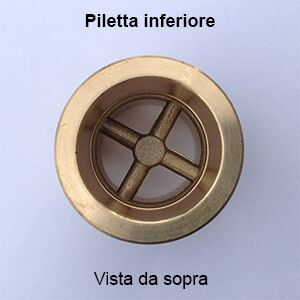

 C Piletta Svizzera superiore |  D Piletta Svizzera inferiore |
Alla Piletta Svizzera per Troppo pieno (C + D) viene normalmente associato un Tubo di prolunga per Troppo pieno (B) con Copertura superiore (A). L'insieme di questi elementi permette di mantenere il livello d'acqua stabile all'interno di Vasche, Laghetti e Bacini, evitando, in caso di pioggia, il riempimento della vasca oltre il livello stabilito dall'altezza del Tubo di prolunga per troppopieno (B).
Figura 1
La Copertura superiore (A) è avvitata al Tubo di prolunga per troppopieno (B), che a sua volta è avvitato alla Piletta Svizzera Superiore (C).
La Piletta Svizzera Inferiore (D) deve essere inserita nel foro praticato sul fondo della vasca e collegata poi al tubo di scarico (E).

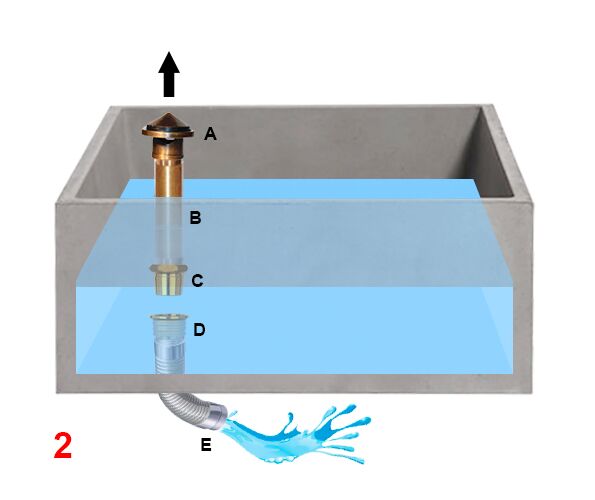

Figura 2
Sfilando i componenti A, B e C dalla Piletta Svizzera inferiore (D), l'acqua esce dallo scarico (E) svuotando la vasca.
