Guida al montaggio
Le istruzioni specifiche per il montaggio vengono fornite con il Barbecue
Il Barbecue può essere collocato all'esterno della casa, in giardino o sotto un porticato.
Le pareti e il piano del focolare sono sempre costituite da materiale di prima scelta altamente refrattario. Le altre pareti sono composte in agglomerato cementizio di argilla espansa, ottenuta tramite compressione e vibrazione del materiale stesso.
Questa particolare tecnica di produzione permette di estrarre le bolle d'aria dall'impasto garantendo una maggior solidità e durevolezza al prodotto.
Installazione
Prima dell'installazione è opportuno accertarsi se ci sono obblighi da rispettare (distanze, confini, ecc.) presso l'Ufficio Tecnico Comunale.
Ambiente circostante
L'ambiente circostante può influire sul funzionamento del barbecue: fabbricati, piante, mura, possono creare dei vortici d'aria che ostacolano il normale deflusso dei fumi.
Canna fumaria
Per motivi di stabilità non allungare mai oltre 50 cm la canna fumaria. In caso il Barbecue venga posto a ridosso di un edificio, il peso del prolungamento della canna fumaria non deve gravare sulla cappa che non ha funzione portante.
Rivestimento
Il Barbecue viene fornito al grezzo e smontato, quindi va sempre intonacato con reticella metallica sulla parte superiore (cappa e canna fumaria) e impermeabilizzato con materiale idoneo.
Base d'appoggio
Prevedere una soletta in cemento armato di dimensioni e spessore adeguati in assenza di una pavimentazione sufficiente a sorreggere il peso del barbecue.
Periodo di asciugatura
Attendere almeno 10 giorni dall'installazione prima di utilizzare il Barbecue.
Prime accensioni
La prima volta che si utilizza il Barbecue bisogna rispettare rigorosamente le istruzioni "Prime accensioni" presenti all'interno del prodotto.
Accorgimenti
Utilizzare il Barbecue solo se completamente asciutto. Dopo la pioggia non si deve MAI utilizzare il Barbecue.
Consigliamo di proteggere il Barbecue dalle intemperie con un telo, specie nel periodo invernale, e di utilizzarlo per un periodo consecutivo evitando così di ripetere molte volte la procedura delle prime accensioni.
Consigliamo di proteggere il Barbecue dalle intemperie con un telo, specie nel periodo invernale, e di utilizzarlo per un periodo consecutivo evitando così di ripetere molte volte la procedura delle prime accensioni.
______________________________________
Esempio di montaggio

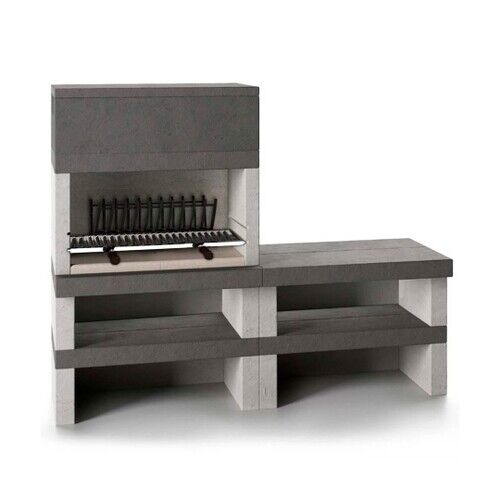

(Barbecue KUBO 1)
ATTENZIONE:
Per il montaggio si consiglia di rivolgersi ad una ditta specializzata
 | ||
Fase 1/10 Predisporre una base d'appoggio resistente e in piano |
 | ||
| Fase 2/10 Posizionare le alzate assicurandosi di rispettare la bolla |
 | ||
Fase 3/10 Posizionare alzate e piani utilizzando Malta o Colla |
 | ||
Fase 4/10 Posizionare alzate e piani utilizzando Malta o Colla |
 | ||
Fase 5/10 Posizionare alzate e piani utilizzando Malta o Colla |
 | ||
Fase 6/10 Posizionare il piano fuoco, le pareti in refrattario, la canna fumaria e il comignolo |
 | ||
Fase 7/10 Stuccare le fessure all'interno |
 | ||
Fase 8/10 Posizionare la rete e procedere con l'intonaco della cappa e della canna fumaria |
 | ||
Fase 9/10 Posizionare la rete e procedere con l'intonaco della cappa e della canna fumaria |
 | ||
Fase 10/10 Tinteggiare con pittura al quarzo |
Descrizione materiali di montaggio
Adesivo cementizio (colla grigia per piastrelle)
Con questa colla potete montare la struttura (alzate, basamenti e cappe).
Questa colla può servire anche per rasare e fare aderire la reticella in dotazione su cappa, alzate ed esterno di fianchi e schiena.
Malta Refrattaria
Con la malta refrattaria potete montare la camera di combustione fianchi e schiena.
Questa malta può servire anche per rasare e fare aderire la reticella in dotazione sulla cappa.
Rivestimento murale bianco
Rasante di finitura bianco da applicare prima sulle cappe e poi nelle parti che si desidera rifinire.
Non utilizzare all’interno delle camere di combustione.
Rete metallica
La rete serve a rafforzare ed evitare segni tra i vari elementi di cappa e canna.
Prima stendere uno strato con malta o colla, applicare poi la rete, rasare nuovamente con colla fino a farla scomparire ed infine rasare.
______________________________________
NOTA:
Questi materiali non vengono forniti da noi, ma possono essere acquistati presso qualsiasi magazzino edile.
______________________________________
Quantità materiale necessario al montaggio di ogni Barbecue
FUNNY | ||
Superficie esterna - 3 MQ | ||
Malta o Colla - 5 KG | ||
Rasante 2 Kg/MQ - 10 KG | ||
Rete Cappa - NO | ||
Pittura Quarzo 2 mani - 1 LT |
KUBO | ||
Superficie esterna - 8 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 5 LT |
HAPPY | ||
Superficie esterna - 8 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 5 LT |
BAR201 | ||
Superficie esterna - 8 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 5 LT |
| CASALE | ||
Superficie esterna - 8 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 5 LT |
| BAR70 | ||
Superficie esterna - 8 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 5 LT |
| GF65 | ||
Superficie esterna - 8 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 5 LT |
| GF75 | ||
Superficie esterna - 8 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 5 LT |
| PRIMAVERA | ||
Superficie esterna - 9 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 15 LT |
| KUBO 1 | ||
Superficie esterna - 11 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 50 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 15 LT |
| BAR200 | ||
Superficie esterna - 11 MQ | ||
Malta o Colla - 25 KG | ||
Rasante 2 Kg/MQ - 25 KG | ||
Rete Cappa - 3 MQ | ||
Pittura Quarzo 2 mani - 15 LT |
| GOLIA | ||
Superficie esterna - 18 MQ | ||
Malta o Colla - 50 KG | ||
Rasante 2 Kg/MQ - 50 KG | ||
Rete Cappa - 5 MQ | ||
Pittura Quarzo 2 mani - 15 LT |
| PIZZAPARTY | ||
Superficie esterna - 19 MQ | ||
Malta o Colla - 50 KG | ||
Rasante 2 Kg/MQ - 50 KG | ||
Rete Cappa - 5 MQ | ||
Pittura Quarzo 2 mani - 15 LT |
ESPLOSI RAPPRESENTATIVI

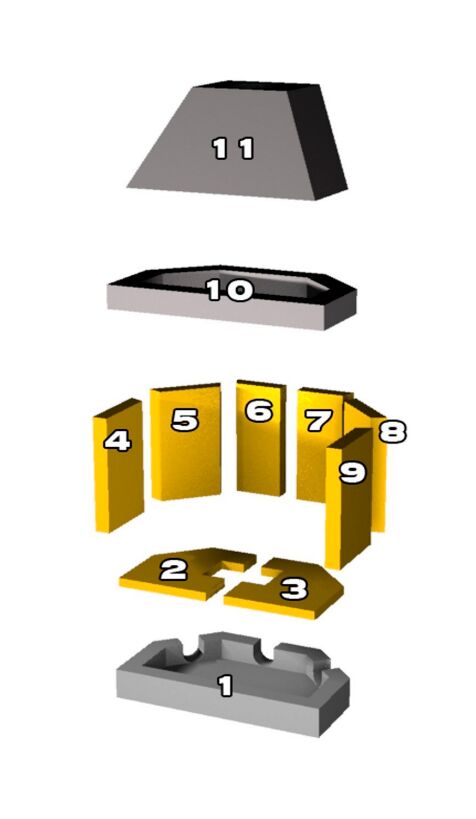

CAMINETTI
1. Basamento
2. Elemento sinistro piano fuoco
3. Elemento destro piano fuoco
4. Spalla sinistra
5. Spalla sinistra d'angolo
6. Elemento sinistro schienale
7. Elemento destro schienale
8. Spalla destra d'angolo
9. Spalla destra
10. Precappa
11. Cappa

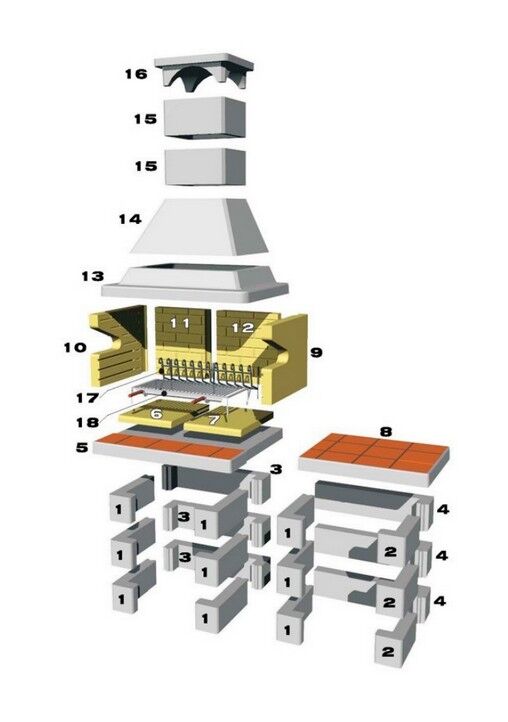

BARBECUE
1. Elemento alzata ad L
2. Elemento alzata ad L
3. Elemento alzata a C
4. Elemento alzata ad L
5. Basamento
6. Elemento piano fuoco
7. Elemento piano fuoco
8. Panca laterale
9. Spalla destra
10. Spalla sinistra
11. Elemento schienale sinistro
12. Elemento schienale destro
13. Elemento cappa
14. Cappa
15. Canna fumaria
16. Comignolo
17. Brucialegna
18. Graticola raccoglisugo
